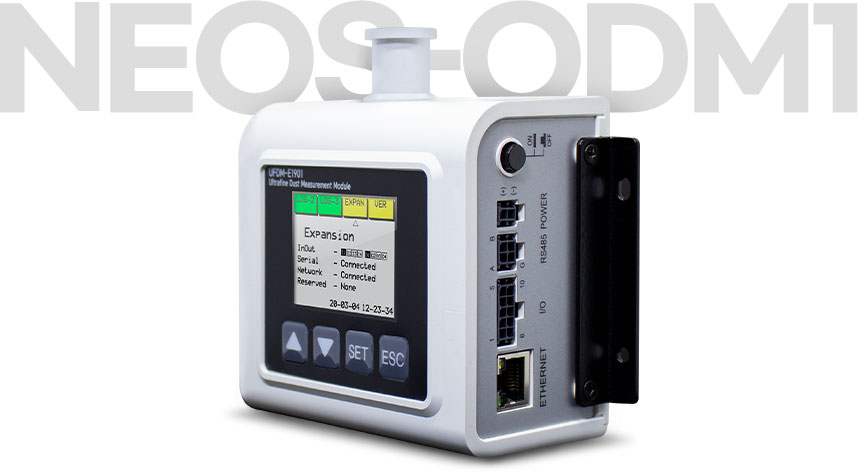

NEOS-ODM1
계측기 수준의 6채널 실시간 파티클 모니터링
Erhernet, RS485, I/0 Interface 환경 제공
6채널 파티클 크기 측정 가능
(0.3, 0.5, 1.0, 2.5, 5.0, 10μm)
모듈의 크기가 작아 실시간 모니터링이
필요한 장소에 효율적으로 설치 가능
Ethernet, RS485,
I/0 Interface 환경 제공
제품의 장점
- 제품의 장점
-
- 이물감지 계측기와 동등한 계측 수준 (Pearson 상관 계수 0.963으로 매우 강한 양의 상관 관계를 나타내고 있음)
- 전면 2.2” LCD 및 Button을 통한 실시간 정보 및 알람 History, 설정 값 조정 가능
- I/O 및 통신 절연을 통한 산업환경에서 발생하는 노이즈에 의한 오작동 발생 원천 차단
- 파티클 크기 별 6채널 정보에 대해서 전면 LCD에 실시간 정보 전시
- ETHERNET, RS485, I/O 통신 인터페이스 기능 제공
실시간으로 파티클 정보를 상위 PLC에서 수집 가능, 경고 및 알람 기준치 등 모듈 자체로 설정 값 변경 가능 - 이물감지모듈 다중 설치 시 전용 s/w를 통해 모니터링 가능
- 기대효과
-
- 이물감지모듈의 크기가 작아 실시간 모니터링이 필요한 협소한 장소에 효율적으로 설치 가능
- 계측기 절반 이하의 가격대비 동등 성능으로 다수의 장소에 설치 가능
SPEC
NEOS-ODM1 제품사양
| 측정원리 | Laser scattering (레이저 광산란방식) |
|---|---|
| 입경구분 (6단계) | 6 Channels (0.3, 0.5, 1.0, 2.5, 5.0, 10μm) |
| 검출가능 수량 | 0 ~ 10,000,000 pcs/L (1pcs/L=28.3pcs/cf) |
| 측정 정밀도 | 1 pcs/L |
| 동작 환경 | -20℃ ~ 60℃, 0 ~ 95%RH (Non-condensing) |
| 보관 환경 | -30℃ ~ 70℃, 0 ~ 95%RH (Non-condensing) |
| 입자검출 정밀도 | 70% @0.3um, 99% @≥0.5um ☞ Condition: 25 ±2°C, 50 ±10%RH |
| 응답 시간 | 순간측정 : 1 sec 전원 인가 후 : ≤ 8 sec (유효한 데이터 사용가능) |
| 외부 Interface | RS485, Ethernet I/O 4 Point (each) Input : 1.5mA @DC 24V, Output : 50mA Max. |
| 설계 수명 | ≥ 43,800Hrs (Min. 5년 _ 24 hour/day operation) |
| 전원 | DC 24~48V, 0.2A @DC 24V |
| Display | 2.2” LCD |
| 크기 | L 125 mm × H 125 × W 62 mm |
| 무게 | 340g |

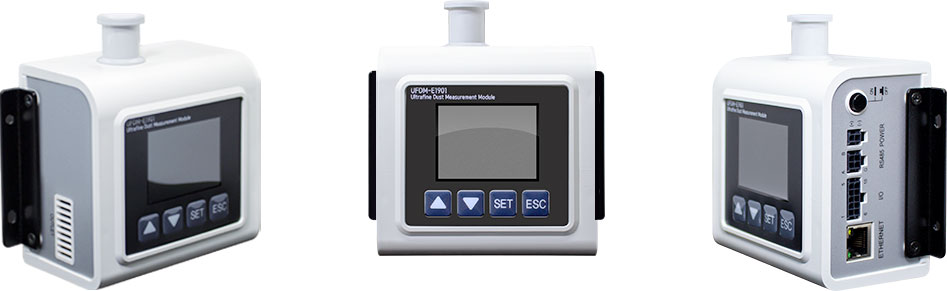

제품 형상 및 UI

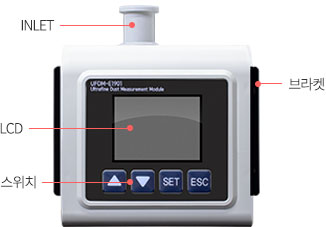

- LCD
-
일반 Display 화면
Setting 화면

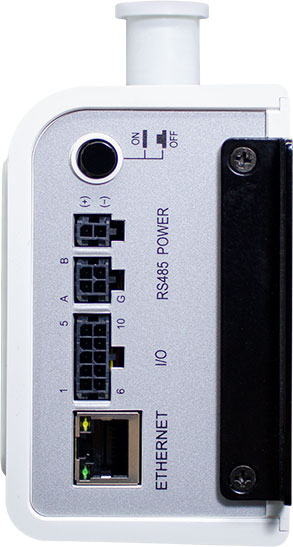

- CONNECTOR
-
POWER
POWER description 번호 명칭 번호 명칭 1 +24V 2 GND RS485
RS485 description 번호 명칭 번호 명칭 1 A 3 GND 2 B 4 - I / O
I / O description 번호 명칭 번호 명칭 1 OUT_COM 6 IN_COM 2 OUT1 7 IN1 3 OUT2 8 IN2 4 OUT3 9 IN3 5 OUT4 10 IN4 ETHERNET
ETHERNET description 번호 명칭 번호 명칭 1 TX+ 5 -48V 2 TX- 6 RX- 3 RX+ 7 GND
(POE전원)4 +48V 8 GND
(POE전원)

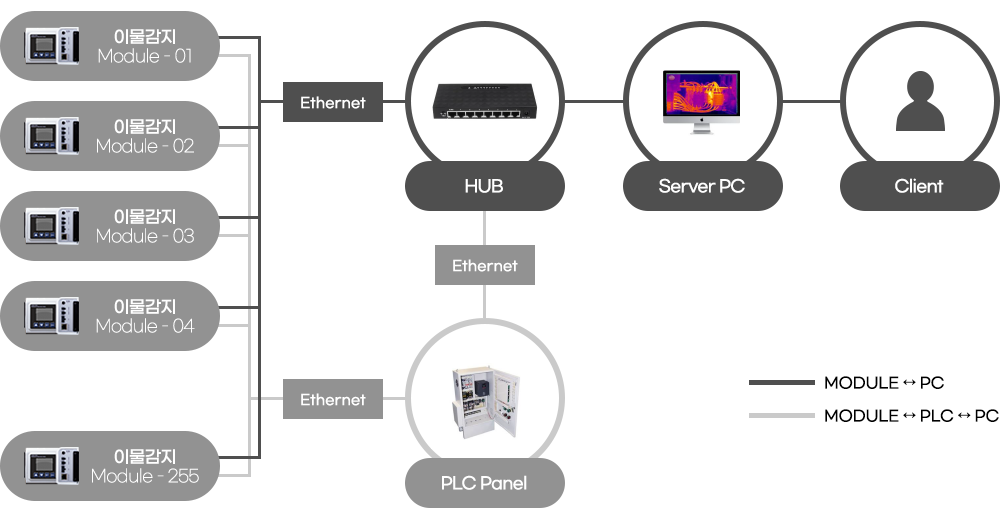

ETHERNET 통신 계통도

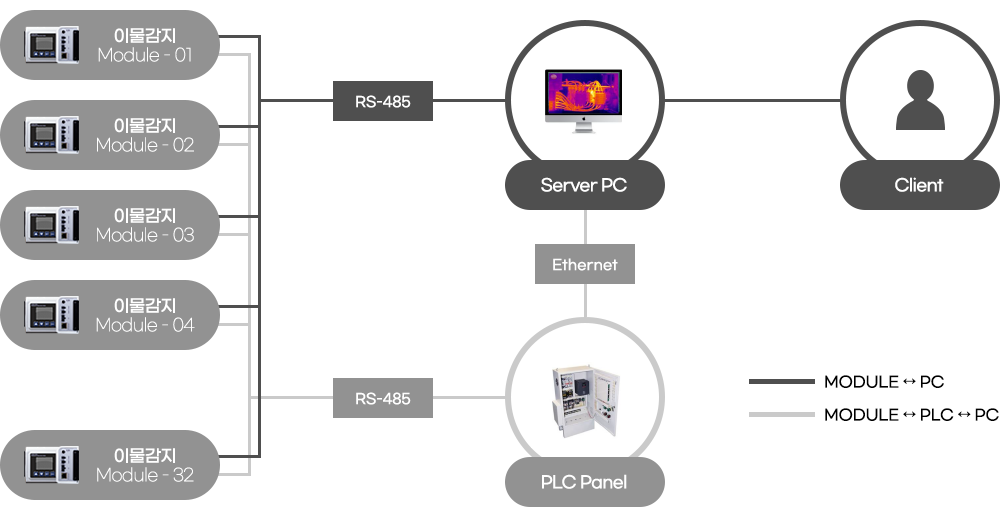

RS485 통신 계통도
