ON&OFF SYSTEM

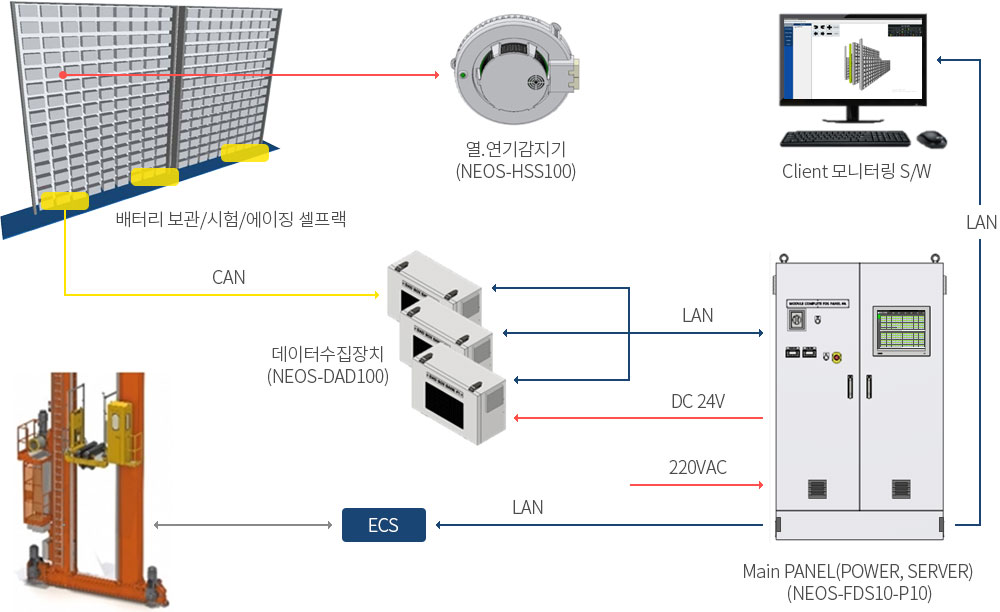

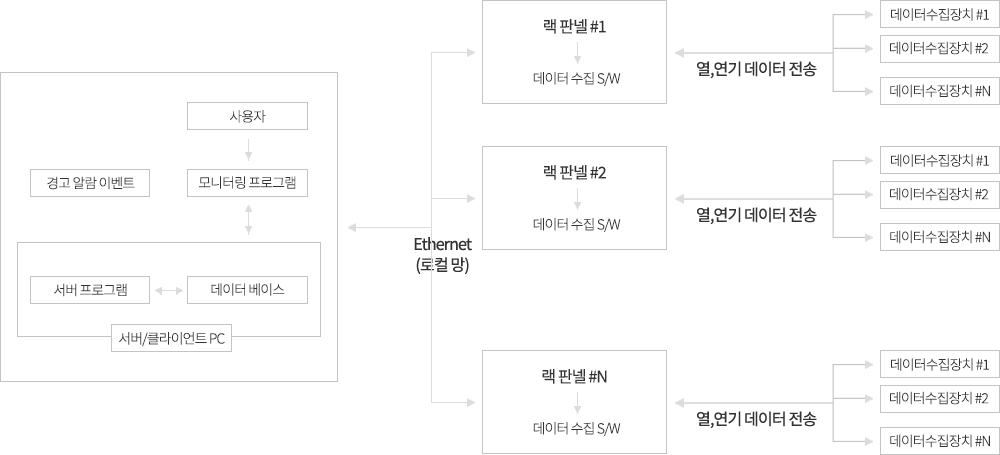

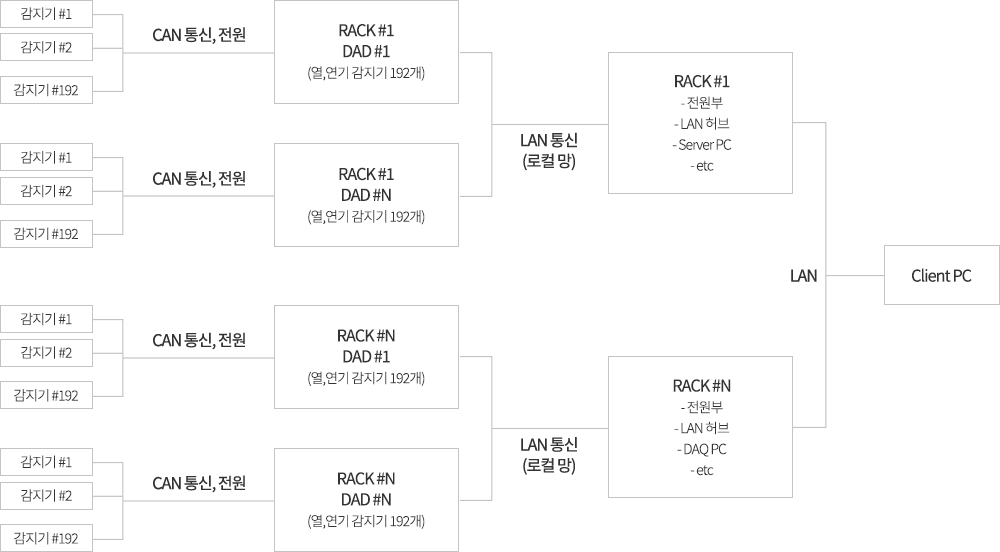

시스템 구성도

시스템 특장점

열연기 감지기

description

항목	온오프시스템	타사제품
네트워크 통신	CAN 통신	RS485 통신
연기감지	광전식	광전식
연기감지 감도조절	서버 프로그램을 통한 설정 가능 * Level-1: > 5% * Level-2: > 15% * Level-3: > 25%	없음
열(온도) 감지	디지털 온습도 센서	써미스터
사진

• CAN 통신을 활용한 모니터링 시스템 응답성 및 신뢰성 증가
• 디지털 RHT 센서 적용을 통한 열 (온도) 측정 정확도 및 응답성 증가
• 전용 KIT를 통한 원격 F/W 업데이트 가능 (CAN 통신)

데이터수집장치

description

항목	온오프시스템	타사제품
네트워크 통신	열.연기감지기 연결: CAN 통신	열.연기감지기 연결: RS485 통신
	모니터링 시스템: LAN 통신	모니터링 시스템: LAN 통신
BOX 내부 온습도 센서	디지털 RHT 센서 / 보드 LCD 전시	없음
열.연기감지기 연결 수량	최대 192EA	최대 120EA
BOX 전면 LED	최대 192EA (3색 LED)	최대 120EA
사진

• 고속 통신을 통한 감지기 최대 연결 수량 증가
• 상대적으로 데이터수집장치 감소를 통해 공기 단축 및 원가절감 기대
• 서버 프로그램을 통한 원격 F/W 업데이트 가능 (LAN 통신)

주요 UNIT 설명

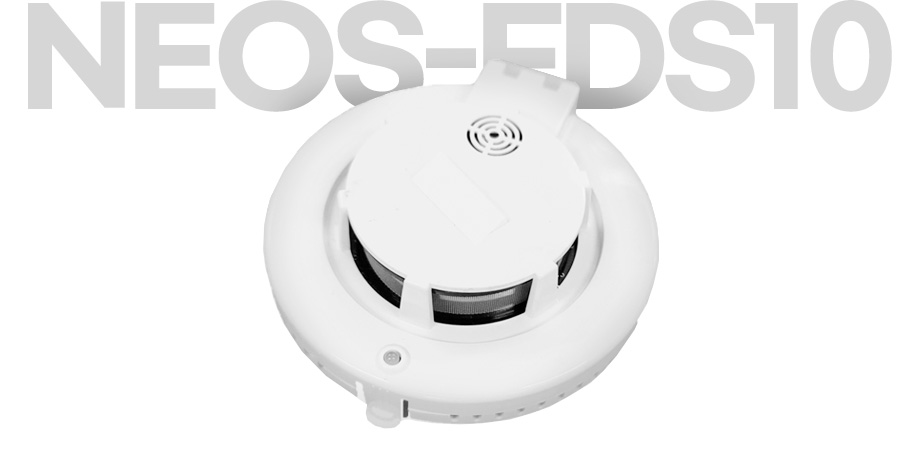

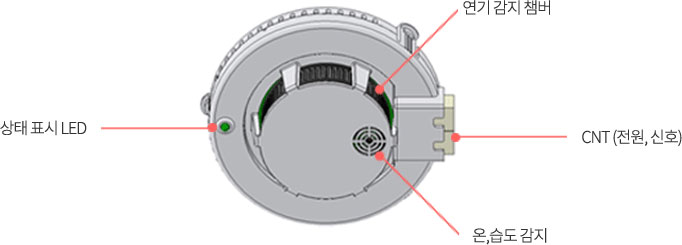

NEOS-HSS100 (열,연기감지기)

상태표시LED

연기 감지 챔버

CNT(전원,신호)

온도 습도감지

description

항목	사양	비고
전원용량	DC24V, 40mA
CPU	STM32F091CBT7 - ST ARM 32-bit Cortex-M0
외부 인터페이스	CAN 통신
외부 스위치	Dip-Switch 6ch (CAN ID, 0~63)	제품 뒷면에 위치
	Dip-Switch 1ch (CAN 종단저항 사용 유무)	제품 뒷면에 위치
외부 LED	1EA (3색 LED)	Green, Red, Orange
사용 온도	-10℃ ~ 80℃
센서	열(온도)/습도 센서 : 디지털 RHT Sensor	온도 감지 범위: -40℃ ~ 125℃
	연기 센서 : 광학 굴절 방식(광전식)	습도 감지 범위: 0%RH ~ 100%RH
커넥터	전원 및 신호 일체형 4Pin 2EA	사양: LWD1140-04, CHD1140-04(Housing), 한림커넥터
크기 / 무게	Φ86 x 25.5mm / 70g	노출면 기준
판넬 고정 방법	후크 고정

NEOS-DAD100 (데이터 수집장치)

description

항목	사양	비고
전원용량	DC24V, 7.5A (Max)
CPU	STM32F765IIT7 ARM Cortex-M7	Ethernet 지원 고성능 MCU
스위치	Rotary Switch 2EA	DAD 장치 열,단 설정
	Rotary Switch 2EA	DAD 장치 ID 설정(0~255)
인터페이스	CAN 통신 3ch	센서 인터페이스
	LAN 통신	외부 인터페이스
최대 접속 개수	192EA	192EA 전면 LED로 정상(녹색)/알람(적색) 상태 표기
CAN 통신 주기	초당 4회(0.25sec)	192EA 인터페이스 기준
LAN 통신 주기	초당 1회(1sec)	DAD-PC(Rack 판넬) TCP/IP 통신 기준
사용 온도	-10℃ ~ 80℃
내부 Display	미니 OLED Display	메인보드 상면, 중계기 온/습도 및 기타 상태 전시
냉각방식	FAN 통풍	내부 온도센서 기반 자동 On/Off 동작
커넥터	보드 내부 12EA	사양: LWD1140-04, CHD1140-04(Housing), 한림커넥터
크기 / 무게	415mm x 270mm x 180mm / 8kg
하우징	스틸 박스	색상: MUNSELL NO. 2.2Y 9.1/1.3 (발주 사양에 준함)

Client 모니터링 프로그램

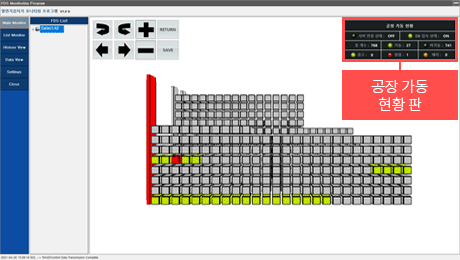

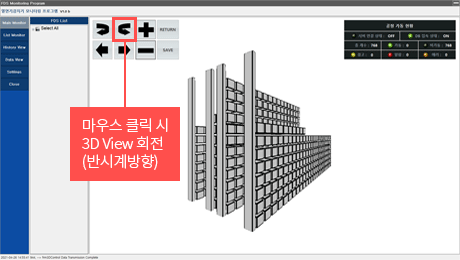

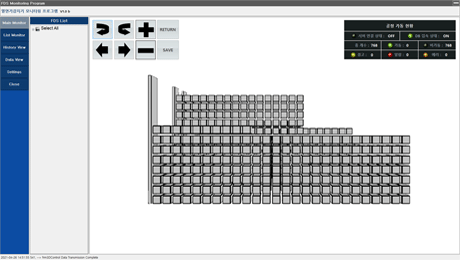

Main Monitoring

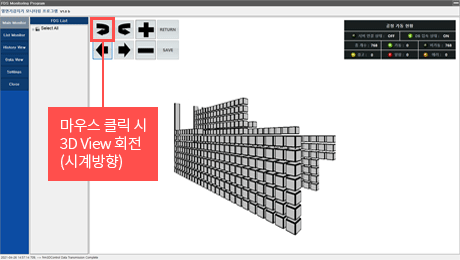

• 열·연기감지기 데이터 3D View 확인 가능
• 연기감지/화재감지 및 기타 알람/경고 확인 가능
• 감지 이벤트 및 기타 알람 발생 히스토리 및 그래프 확인 가능
• 엑셀로 데이터 반출 가능

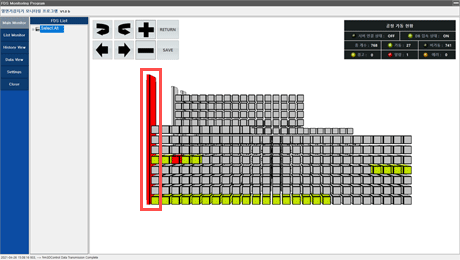

연기 감지 알람 발생

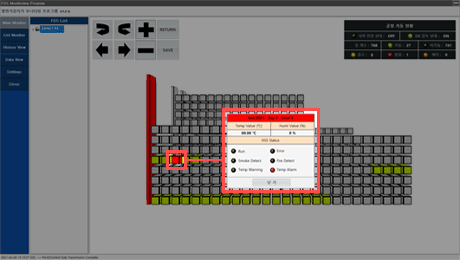

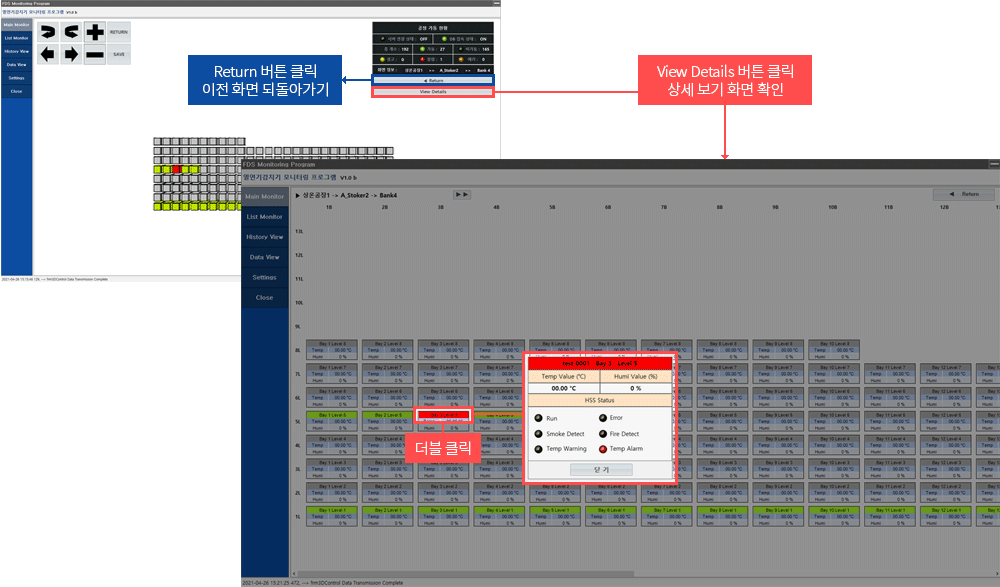

알람 상세 보기

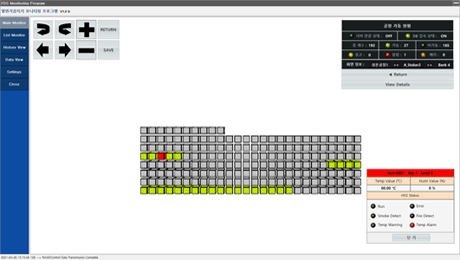

연기 감지/화재 감지 및 알람/경고 발생 상세 보기 화면
