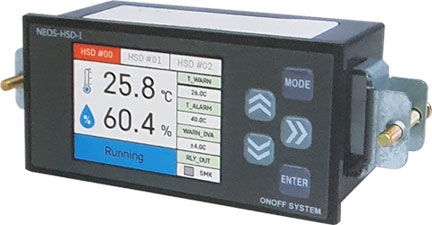

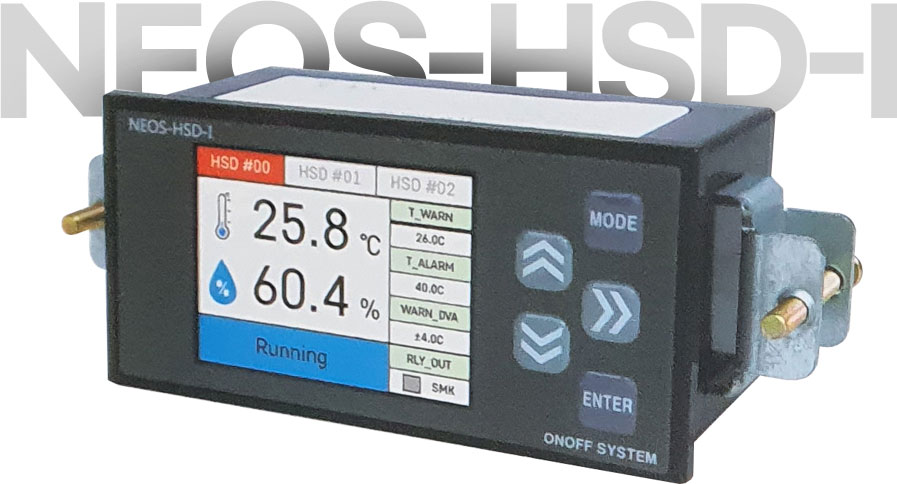

NEOS-HSD-I
LCD 인디케이터 RS485(2ch), DO(1ch) Interface
2.2인치 TFT
컬러 LCD
최대 3개의 열연기 감지기
온/습도 및 상태정보 전시
열연기 감지기의
설정 변경 가능
자체C접점(1A1B)
Relay 출력 1개 제공
상위 제어기에서
정보수집 가능
제품사양
NEOS-HSD-I LCD 인디케이터RS485(2ch), DO(1ch) Interface
| 공급전원 | 24 VDC, 50mA |
|---|---|
| 동작환경 | -20~60°C, 0~95%RH |
| 보관환경 | 320~70°C, 0~95%RH (결로하지 않을 것) |
| 외부 Interface | RS485(2ch), DO(1ch) |
| 출력종류 | Relay(1A1B Typ.) RS485 |
| 최대 출력전류 | 0.5A Max, @125 VAC 1A Max, @60 VDC |
| 디스플레이 | 2.2* TFT LCD |
| 크기 (W*H*D) | 96mm * 48mm * 46mm |
| 판넬 타공 크기 | 92mm * 45mm |
| 무게 | 150g (브라켓 포함) |
제품특징
2.2인치 TFT 컬러 LCD를 적용하여 시인성 확보
판넬 전면에 설치하여 RS485-1 통신포트를 통해
최대 3개의 열연기 감지기 온/습도 및 상태정보를 전시
인디케이터 설정화면을 통하여 열연기 감지기의 설정 변경 가능
자체C접점(1A1B) Relay 출력 1개를 제공하며
인디케이터 설정화면에서 출력 종류 선택 가능
RS485-2 통신커넥터를 2개 제공하며 기존 열연기 감지기
RS485 통신라인과 연결하여 상위 제어기에서 정보 수집 가능
화면구성

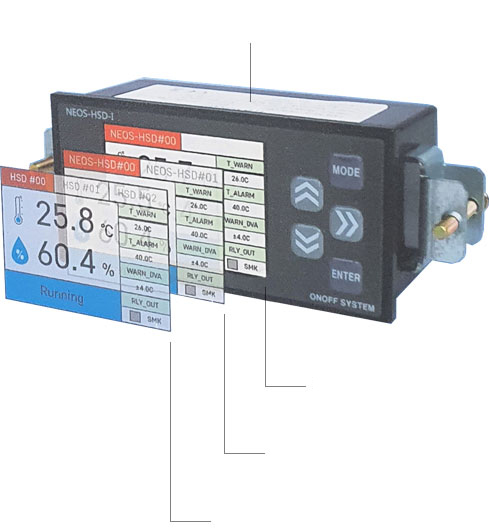

메인화면
Single Mode
Dual Mode
Triple Mode

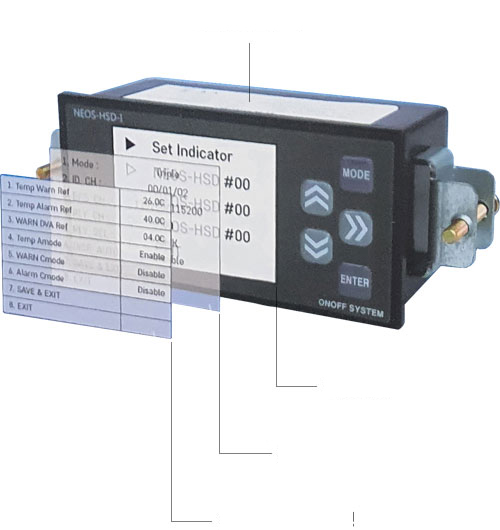

설정화면
설정 메인
인디케이터 설정
열연기 감지기 설정

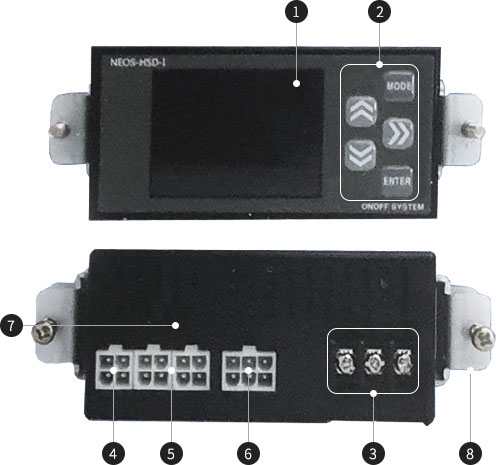

제품구성
| 순번 | 명칭 | 설명 |
|---|---|---|
| 1 | 디스플레이 | 현재 상태 표시 |
| 2 | 조작버튼 | 화면 전환 및 설정 변경 |
| 3 | POWER | 전원 인가 CNT |
| 4 | RS485-1 | RS485 통신 CNT (열연기 감지기 연결) |
| 5 | RS485-2 | RS485 통신 CNT (상위제어기 연결) |
| 6 | RLY | 릴레이 출력 CNT |
| 7 | DIP 스위치 | 통신용 종단저항 선택 스위치 |
| 8 | 브라켓 | 제품의 고정을 위한 지지대 |

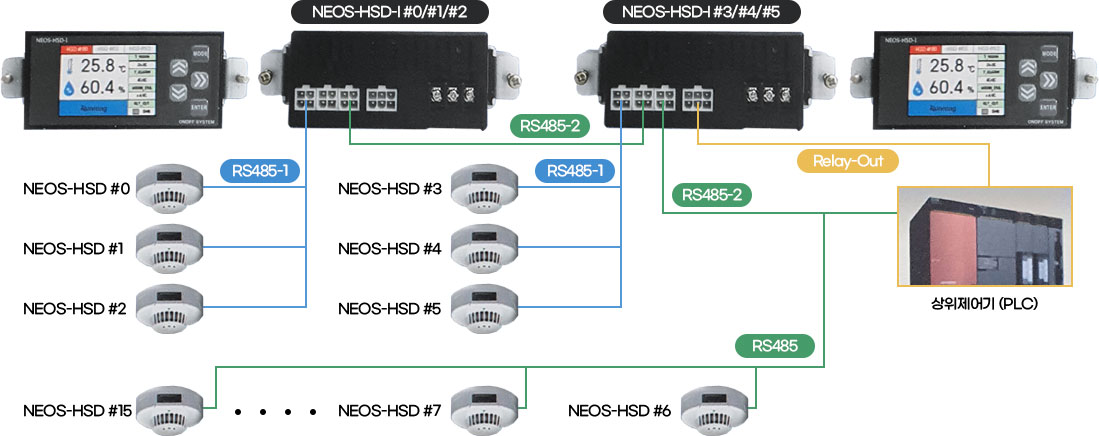

시스템구성도
