ON&OFF SYSTEM

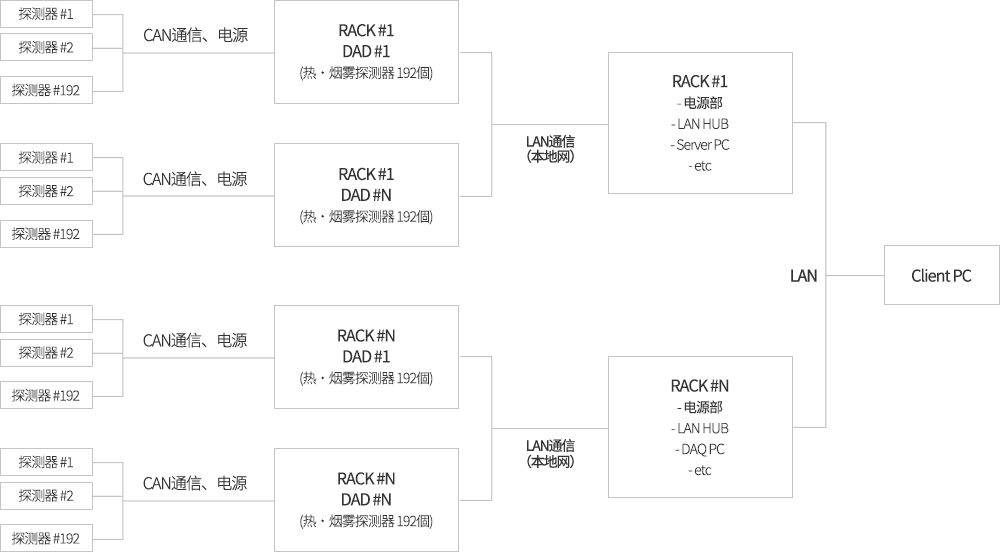

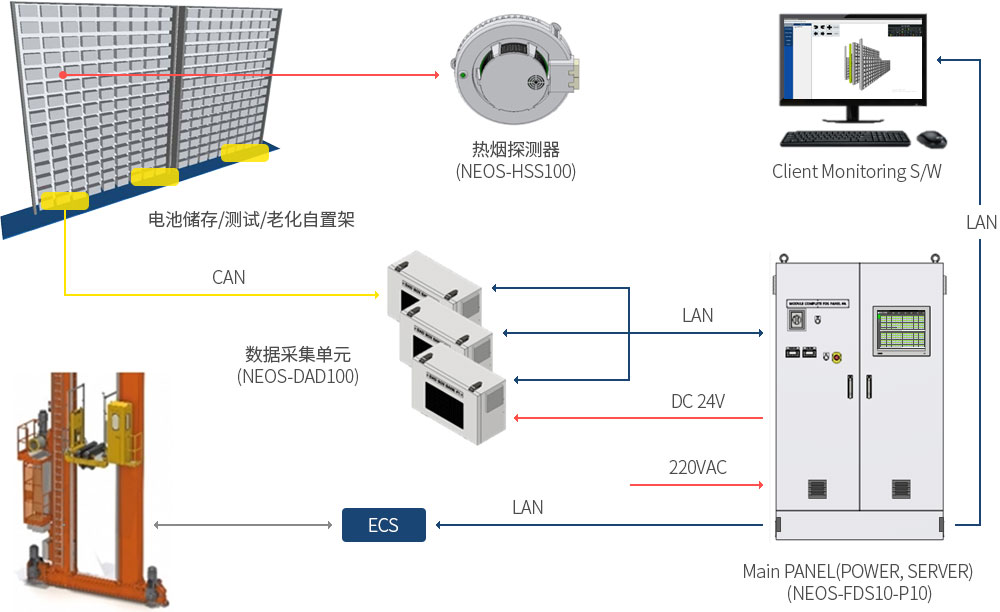

系统结构图

系统优势

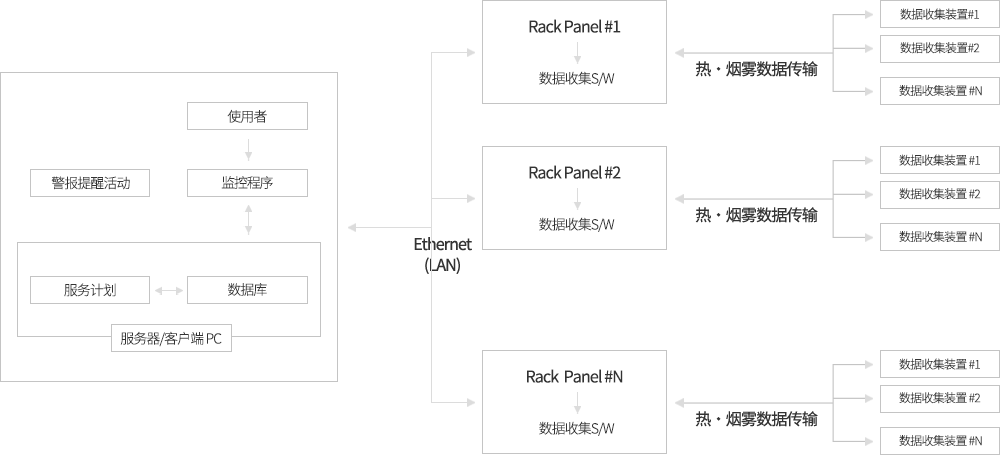

热·烟雾数据传输

description

项目	Onoff System	其他公司产品
网络通信	CAN通信	RS485通信
烟雾探测	光电式	光电式
烟雾探测 灵敏度调节	可通过服务器程序进行设置 * Level-1: > 5% * Level-2: > 15% * Level-3: > 25%	无
热（温度）探测	数字温湿度传感器	电热调节器

• 利用CAN通信增加监控系统响应性和可靠性
• 通过数字RHT传感器增加热（温度）测定准确度及响应性
• 可通过专用KIT远程更新F/W（CAN通信)

数据收集装置

description

项目	Onoff System	其他公司产品
网络通信	热·烟雾探测器连接：CAN通信	热·烟雾探测器连接：RS485通信
	监控系统：LAN通信	监控系统：LAN通信
BOX内部 温湿度传感器	数字RHT传感器/平板LCD显示	无
热·烟雾探测器 连接数量	最多192EA	最多120EA
BOX正面LED	最多192EA（3色LED）	最多120EA

• 通过高速通信增加探测器最大连接数量
• 有望通过相对减少数据收集装置，缩短工期及降低成本
• 可通过服务器程序远程更新F/W（LAN通信）

主要UNIT说明

NEOS-FDS10 (热·烟雾探测器)

状态显示LED

烟雾探测箱

CNT（电源、信号）

温度湿度探测

description

项目	规格	备注
电源容量	DC24V, 40mA
CPU	STM32F091CBT7 - ST ARM 32-bit Cortex-M0
外部接口	CAN通信
外部开关	Dip-Switch 6ch (CAN ID, 0~63)	位于产品背面
	Dip-Switch 1ch (是否使用CAN纵向阻力)	位于产品背面
外部LED	1EA (3色 LED)	绿色、红色、橙色
使用温度	-10℃ ~ 80℃
传感器	热（温度）/湿度传感器 : 数字的 RHT 传感器	温度探测范围: -40℃ ~ 125℃
	烟雾传感器: 光学折射式（光电式）	湿度探测范围: 0%RH ~ 100%RH
连接器	电源及信号一体型 4Pin 2EA	规格： LWD1140-04, CHD1140-04(Housing), HANLIM连接器
尺寸重量	Φ86 x 25.5mm / 70g	暴露面标准
面板固定方法	吊钩固定

NEOS-DAD100 (数据采集单元)

description

项目	规格	备注
电源容量	DC24V, 7.5A (Max)
CPU	STM32F765IIT7 ARM Cortex-M7	支持以太网的高性能MCU
开关	Rotary 开关 2EA	DAD 装置 열,단 设定
	Rotary 开关 2EA	DAD 装置 ID 设定(0~255)
接口	CAN 3ch	感应器 接口
	LAN	外部接口
最大连接数	192EA	192EA, 前LED指示正常（绿色）/报警（红色）状态
CAN 周期	每秒四次(0.25sec)	192EA 基于接口
LAN 周期	每秒一次(1sec)	DAD-PC(Rack Panel) 基于 TCP/IP
使用温度	-10℃ ~ 80℃
内部显示器	Mini OLED Display	展示主板的上表面、中继器温度/湿度及其他状态
冷却法	FAN 换气	基于内部温度传感器的自动On/Off动作
连接器	内部董事局 12EA	规格LWD1140-04,CHD1140-04(房屋),翰林接头
尺寸/重量	415mm x 270mm x 180mm / 8kg
房屋	钢箱	颜色:MUNSELL第2.2Y9.1/1.3号(根据订单规格)

客户端监控程序

主要监察工作

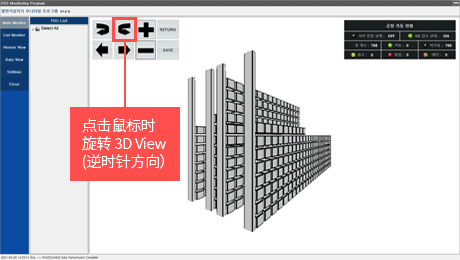

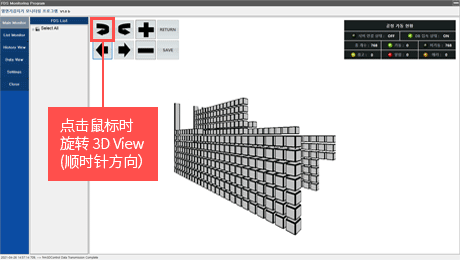

• 热和烟雾探测器数据三维视图可用
• 烟雾探测/火警探测及其他警钟/警告可予检查
• 允许您查看检测事件和其他告警的历史和图表
• 数据可带出至Excel

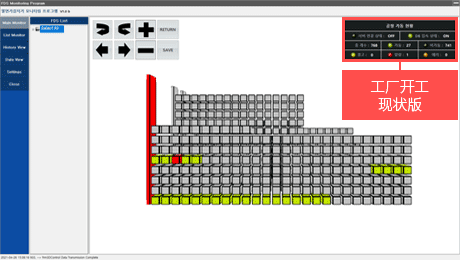

烟雾侦测报警器启动

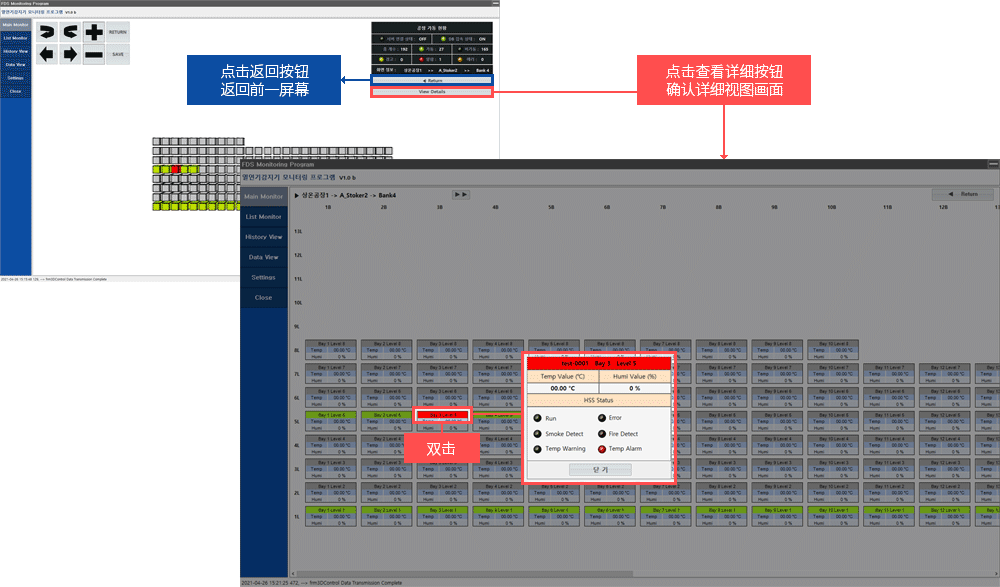

查看警报详情

烟雾探测/火警探测及警钟/警告资料检视屏幕
