NEOS-ODM1
提供检测仪水平的6频道实时颗粒物监控Ethernet、
RS485、I/O Interface环境
可测量6频道颗粒物大小
（0.3、0.5、1.0、2.5、5.0、10μm）
模块体积小，
可在需要实时监控的场所高效安装
提供Ethernet、RS485、
I/0 Interface环境
产品的优点
- 产品的优点
-
- 与异物检测仪同等的测量水平（Pearson相关系数0.963表现出非常强的关联）
- 可通过正面2.2英寸LCD及Button调整实时信息及提醒History、设定值。
- 通过I/O及通信绝缘，切断产业环境中发生噪音导致故障的源头
- 关于各颗粒物大小6频道信息，在正面LCD上实时显示信息
- 提供ETHERNET、RS485、I/O通信接口功能
可实时从上位PLC收集颗粒物信息，并且通过模块本身自行变更警报及提醒标准值等设置值 - 多重安装异物探测模块时，可通过专用s/w进行监控
- 预期效果
-
- 异物探测模块体积小，可在需要实时监控的狭小场所高效安装
- 可在多个场所以低于检测仪一半的价格、同等性能进行安装
SPEC
NEOS-ODM1 产品规格
| 测量原理 | Laser scattering (激光矿产卵方式) |
|---|---|
| 口径种类（6阶段） | 6 Channels (0.3, 0.5, 1.0, 2.5, 5.0, 10μm) |
| 可检测数量 | 0 ~ 10,000,000 pcs/L (1pcs/L=28.3pcs/cf) |
| 测量准确度 | 1 pcs/L |
| 操作环境 | -20℃ ~ 60℃, 0 ~ 95%RH (Non-condensing) |
| 保存环境 | -30℃ ~ 70℃, 0 ~ 95%RH (Non-condensing) |
| 颗粒检测准确度 | 70% @0.3um, 99% @≥0.5um ☞ Condition: 25 ±2°C, 50 ±10%RH |
| 响应时间 | 瞬时测量 : 1 sec 电源许可后 : ≤ 8 sec (可有效使用数据) |
| 外部 Interface | RS485, Ethernet I/O 4 Point (each) Input : 1.5mA @DC 24V, Output : 50mA Max. |
| 设计寿命 | ≥ 43,800Hrs (Min. 5 year _ 24 hour/day operation) |
| 电源 | DC 24~48V, 0.2A @DC 24V |
| 显示器 | 2.2” LCD |
| 大小 | L 125 mm × H 125 × W 62 mm |
| 重量 | 340g |
产品形象及UI
- LCD
-
常规 Display 屏幕
Setting 屏幕
- CONNECTOR
-
POWER
POWER description 号码 名称 号码 名称 1 +24V 2 GND RS485
RS485 description 号码 名称 号码 名称 1 A 3 GND 2 B 4 - I / O
I / O description 号码 名称 号码 名称 1 OUT_COM 6 IN_COM 2 OUT1 7 IN1 3 OUT2 8 IN2 4 OUT3 9 IN3 5 OUT4 10 IN4 ETHERNET
ETHERNET通信系统图 号码 名称 号码 名称 1 TX+ 5 -48V 2 TX- 6 RX- 3 RX+ 7 GND
(POE电源)4 +48V 8 GND
(POE电源)

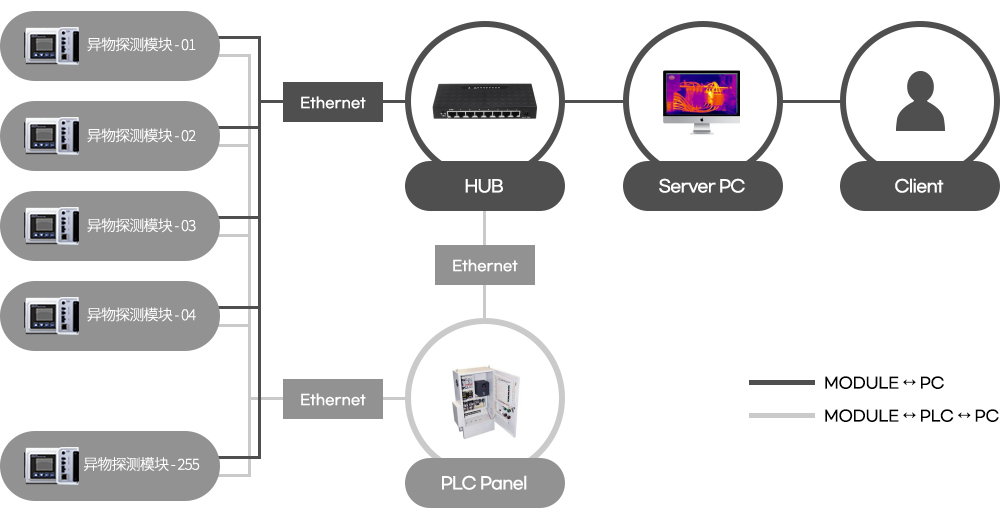

ETHERNET 通信系统图

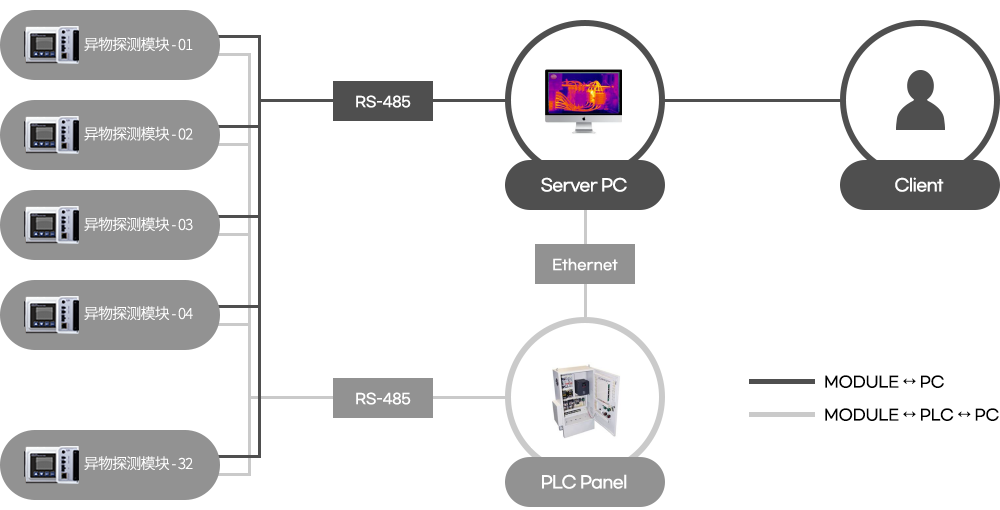

RS485 通信系统图
