2OTIC-F
热成像摄像机2OTIC-F
通过事先探测
温度预防火灾
可进行温度变
化的可视性确认
可测定不同
地点的温度
储存数据化
的数据
产品的必要性
- 安全管理
-
- 安全事故持续增加
- 强化旨在安全管理的政府政策
- 增加有效安全管理的必要性
- 节约成本
-
- 通过事故原因分析得出问题点
- 谋求预防大型事故及人员伤亡
- 节约安全管理及设备管理费用
- 构建系统
-
- 扩张系统及扩大分析范围
- 克服系统扩张及整合现有系统的局限性
- 收集大量数据
- 便捷的运营
-
- 为用户提供便利
- 提高有效的业务能力
- 基于影像实时监控探测，防止安全事故的发生
热成像摄像机和现有温度探测传感器的比较
现有温度计/温度探测传感器 |
Onoff System热成像摄像机 |
|---|---|
事前监控不足导致难以探测火灾 为防止火灾的事前温度探测存在困难 |
通过事前温度探测预防火灾 通过24小时图像数据监测温度，事先探测火灾 |
难以通过视觉判断温度上升 仅通过温度数值信息很难准确掌握温度上升的原因 |
可进行温度变化的可视性确认 一眼掌握热移动导致空间位置的温度变化 |
|
仅可测量一个地点（SPOT）的温度 一个温度传感器只能测量一个地点的温度 |
可测定多个地点的温度 可同时测定画面中所有部分的温度 |
|
单数据存储的局限 获取多个数据需要时间和努力 |
储存数字化的数据 通过设置数据收集间隔或次数，易于反复测量 |
Onoff System热成像摄像机的特点
用户指定温度的提醒功能
最多可连接50台摄像头进行监控的结构
安全管理器械的成组化
实时监控最高/最低/平均温度
根据分析温度趋势的时间显示温度趋势
支持多种客户端User Interfac
保存提醒设置活动日志

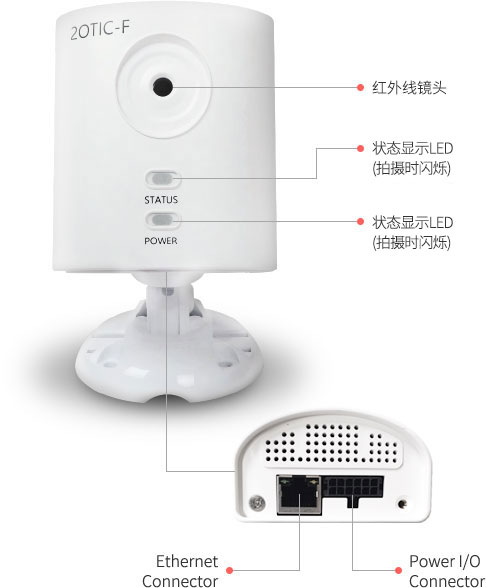

功能及规格
| 摄像机尺寸 | W70 * H80 * D40 |
|---|---|
| 使用电源 | DC24V (18V ~ 72V) |
| 镜头清晰度 | 80 * 60 pixel |
| 波段 | 7.5-13um |
| 视场角（FOV） | 48° * 37° |
| 焦点 | 固定式 |
| 对象温度范围 | -10°C to +150°C (14℉ to 302℉) |
| 准确度 | ±2°C（±3.6℉）或指示值的±2% |
| 提醒功能 | 警报/提醒功能 |
| 数据传输方式 | Ethernet/RS-485, PI/O |
| 使用温度范围 | 0°C to +50°C (32℉ to +122℉ ) |
| 温度分辨率 | +30°C到0.10°C |
| Director类型 | 非冷却式测微计 |

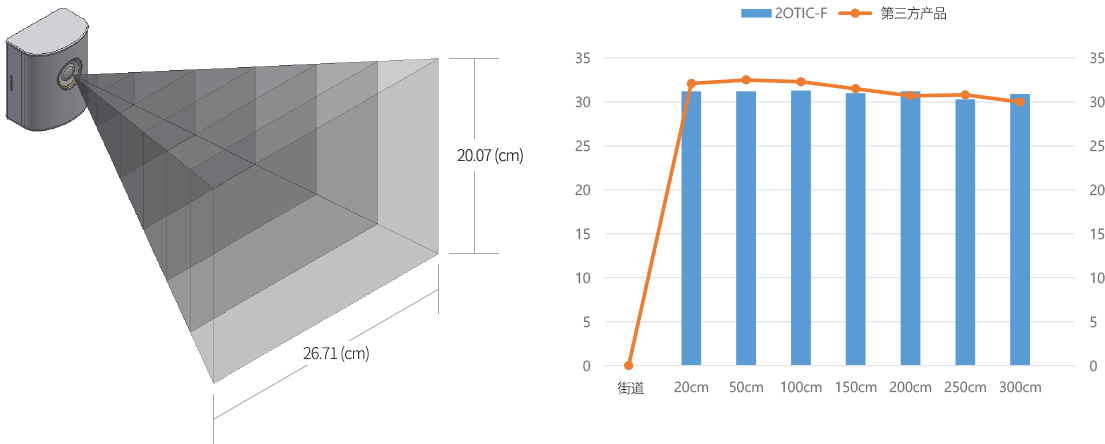

根据距离的视野（FOV）和温度削减
| 距离(㎝) | 20 | 50 | 100 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| 横着(㎝) | 1.78 | 4.45 | 8.90 | 13.35 | 17.80 | 22.26 | 26.71 |
| 纵向(㎝) | 1.33 | 3.34 | 6.69 | 10.16 | 13.38 | 16.73 | 20.07 |
| 宽度(㎠) | 2.36 | 14.86 | 59.54 | 135.63 | 238.16 | 372.40 | 536.06 |
系统结构
客户端功能
- 安全管理
-
- 最多可实时确认50台摄像机
- 发生警报及提醒时显示颜色
- 实时确认区域（box）及地点（spot）的最高温度
- 图像监控器
-
- 实时用图表确认最高温度变化趋势
- 实时显示热成像图片
- 发生警报及提醒时保存相应时间点的图像文件（.jpeg）
- 图像设置画面
-
- 登记区域（box）及地点（spot）（各最多登记6个）
- 可设置对各区域和地点的警报及提醒温度
- 可分组设置
- 提醒目录画面
-
- 显示当前发生的警报和提醒列表
- 可确认提醒发生时间、发生温度
- 将发生的警报和提醒发送到DB
- 图表及提醒明细查询画面
-
- 查询所选择的摄像机的警报及提醒发生明细
- 将明细内容保存为Excel文件
- 警报及提醒画面
-
- 发生警报及提醒时，通过弹窗画面通知
- 显示发生时间、发生温度内容
应用领域
- 设备面板及配电盘检查
-
- 配电盘过热检测
- 测定设备面板内部零部件的温度
- 测定监测零部件的细微温度
- 体热诊断
-
- 高热感染者检测
- 测定人体各部位的温度
- 识别细微的体温变化
- 电子/电器产品温度测定
-
- 电子产品的零部件过热监测
- 电气设备内的零部件过热监测
- 印刷电路板部件过热探测
- 设施火灾及安全监测
-
- 主要设施的夜间安全及火灾监测
- 设施内火灾发生初期识别
- 监测自燃火灾
应用案例
_安装热成像摄像机控制面板
MTL CPS PANEL
- 安装热成像摄像机，收集温度DATA
- 连接MTL监控PC和通信/电源
安装监控程序S/W
- 向客户提供可检查并管理整个热成像摄像机系统状态的Client应用S/W
- 连接现有SDC公司内网（发放新IP）
安装面板内部摄像头
- 安装2台热成像照摄像机（面板侧面、底部），以测定面板的主电源与发热部位。
- 确认为测定各部分的热成像摄像机的位置及角度
_ 服务器和客户端监控器画面
服务器程序
- 收集热成像摄像机图像信息
- 显示热成像摄像机的基本状态信息
DB程序
- 热成像摄像机详细数据管理
- 保存热成像摄像机图像信息
- 新活动（警报、提醒等）的确认与管理
户端程序
- 显示热成像摄像机的最高/最低/平均温度
- 设定图像区域和监控温度
- 发生警报/提醒时，通过弹窗画面通知及发生警报/提醒时保存热成像图像
- 查询警报提醒发生明细
