ON&OFF SYSTEM

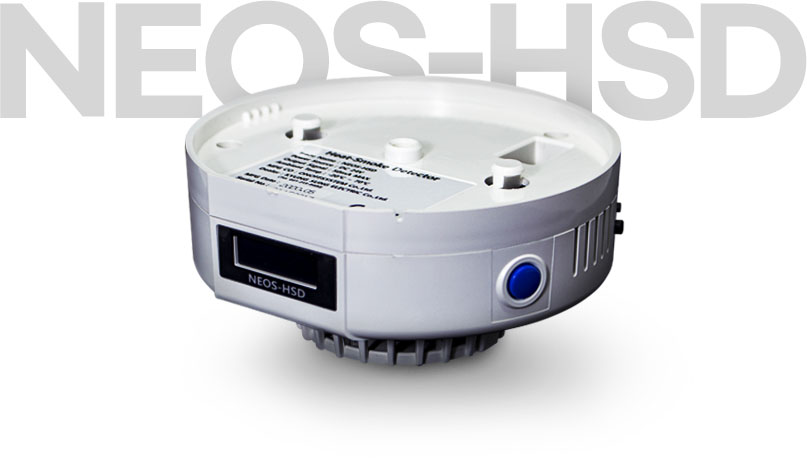

NEOS-HSD(열·연기 감지기)

4가지 기능을 하나의 제품에 통합 (온도/습도 측정, 온도제어(측정값 전시 및 알람), 연기감지, 자체 Reset)

RS-485 통신 기능을 통하여 상위제어기(PLC)에서 실시간으로 온도/습도 정보 수집 가능

연기감지 이중화 출력으로 안정적 신호전달

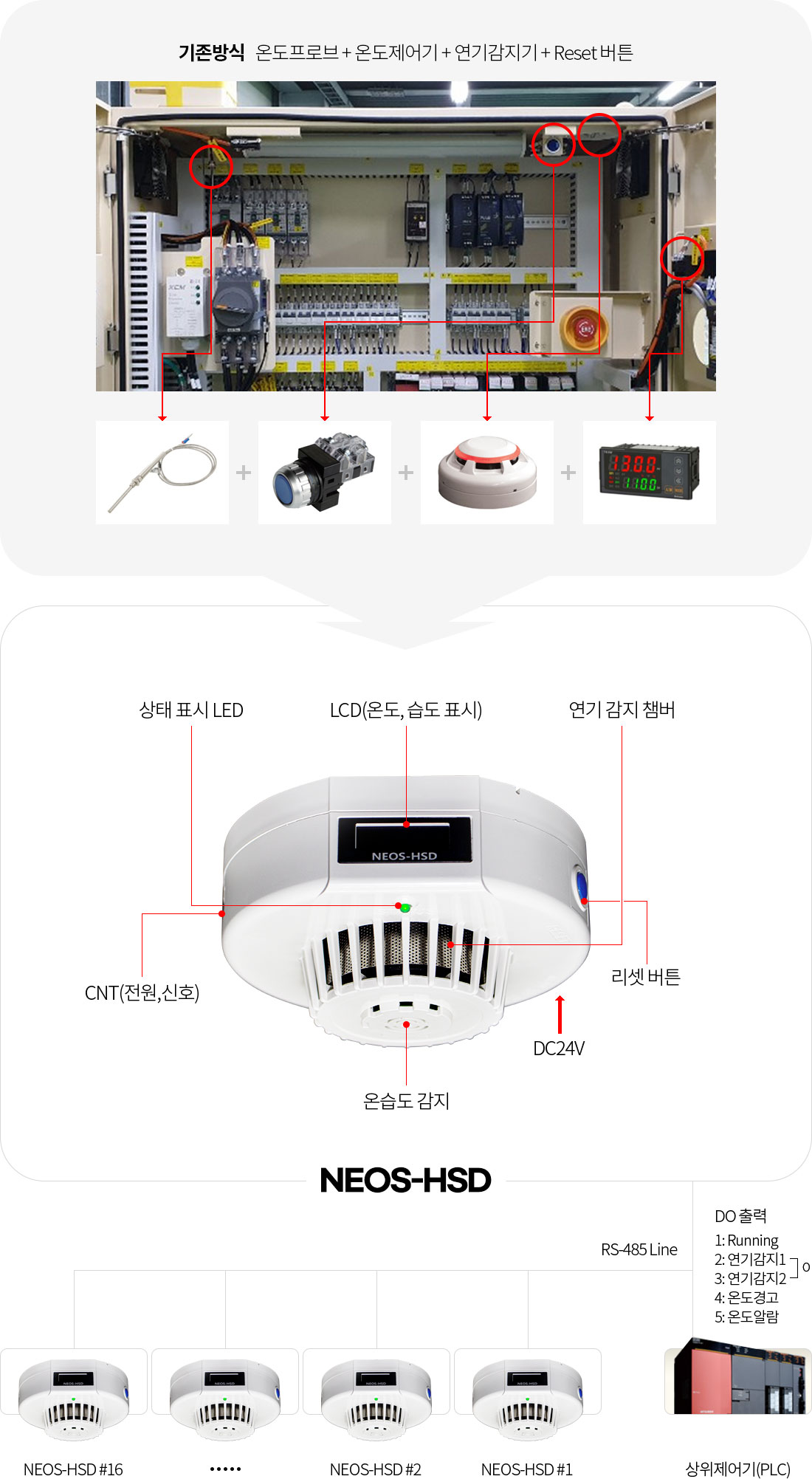

기존 방식: 온도프로브 + 온도제어기 + 연기감지기 + Reset 버튼

상태표시LED

LCD(온도, 습도 표시)

연기 감지 챔버

CNT(전원,신호)

리셋버튼

온습도 감지

DO출력1:Running
2:연기감지1
3:연기감지2
4:온도경고
5:온도알람

이중화

상위제어기(PLC)

제품의 장점 및 기대효과

제품장점

• I/O 및 통신 절연을 통한 산업환경에서 발생하는 노이즈에 의한 오작동 발생 원천 차단
• 온도 및 습도 측정 및 화재발생 시 연기감지 후 알람 발생
• 온도 및 습도 정보에 대해서 감지기 전면 LCD에 실시간 정보 전시
• RHT 디지털 센서 적용으로 온/습도 측정 정확도 향상
• RS485 통신 인터페이스 기능 제공
  • 여러 개의 열.연기감지기를(최대 16개) 하나의 채널에 동시 연결하여 상위 PLC와 데이터 통신이 가능함
  • 실시간으로 온도 및 습도 정보를 상위 PLC에서 수집 가능하며, 온도경고 및 알람 기준치, 통신속도 등 설정 값 변경 가능함
  • 모니터링 및 설정 용 RS-485 통신 UI 프로그램 별도 제공
• 5채널 출력신호 제공
  • 연기감지 출력신호 이중화를 통한 화재경보 신뢰성 증대
  • Running, 연기감지1, 연기감지2, 온도경고, 온도알람 출력
  • Running 신호에 대하여 Heartbeat 기능 제공(Heartbeat 기능 사용 설정 시)
• 자체 Reset 및 설정 버튼 제공
  • 별도의 외부 결선 없이 자체 Reset 가능하며, 전면 LCD 및 설정 버튼(MODE, UP, DOWN)을 이용하여 내부 설정 값 변경 가능함

기대효과

• 4가지 기능을 하나의 제품으로 가능하여 획기적인 원가절감 효과 기대
  • 기존의 경우 판넬 전장 설계 시 온도프로브, 온도컨트롤러, 연기감지기, 자체 Reset을 별도로 배치하고 결선 처리
  • NEOS-HSD 제품의 경우 4가지 기능을 하나의 장치에서 가능하여 작업시간 단축 및 비용 절감 기대

제품사양
